特征
- For P-side : Drive circuit, High voltage high-speed level shifting, Control supply under-voltage protection (UV)
- For N-side : Drive circuit, Control supply under-voltage protection (UV), Over temperature protection (OT), Short circuit protection (SC) with outer shunt resistor
- Fault signaling : Corresponding to SC fault (N-side IGBT), UV fault (N-side supply) and OT fault
- Temperature monitoring : Outputting LVIC temperature by analog signal , Arm short circuit prevention : Interlock (IL)
- Input interface : Schmitt-triggered 3V, 5V input compatible, high active logic.
- DIPIPM、SOPIPM、SLIMDIP、DIPIPM+、DIPPFC、CSTBT是三菱电机株式会社的商标。
主要用途
- 空调
- 洗衣机
- 冰箱
- 洗碗机
- 换气扇・风扇
- 泵
主要规格

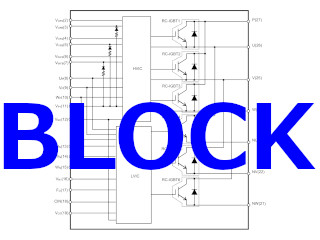

| 参数 | 值 | 单位 |
|---|---|---|
| VCES | 600 | V |
| ±IC | 2 | A |
| 绝缘耐压 | 1500 | Vrms |
| Tj | 150 | ℃ |
| 内部拓扑 | 三相变频，搭载驱动IC | |

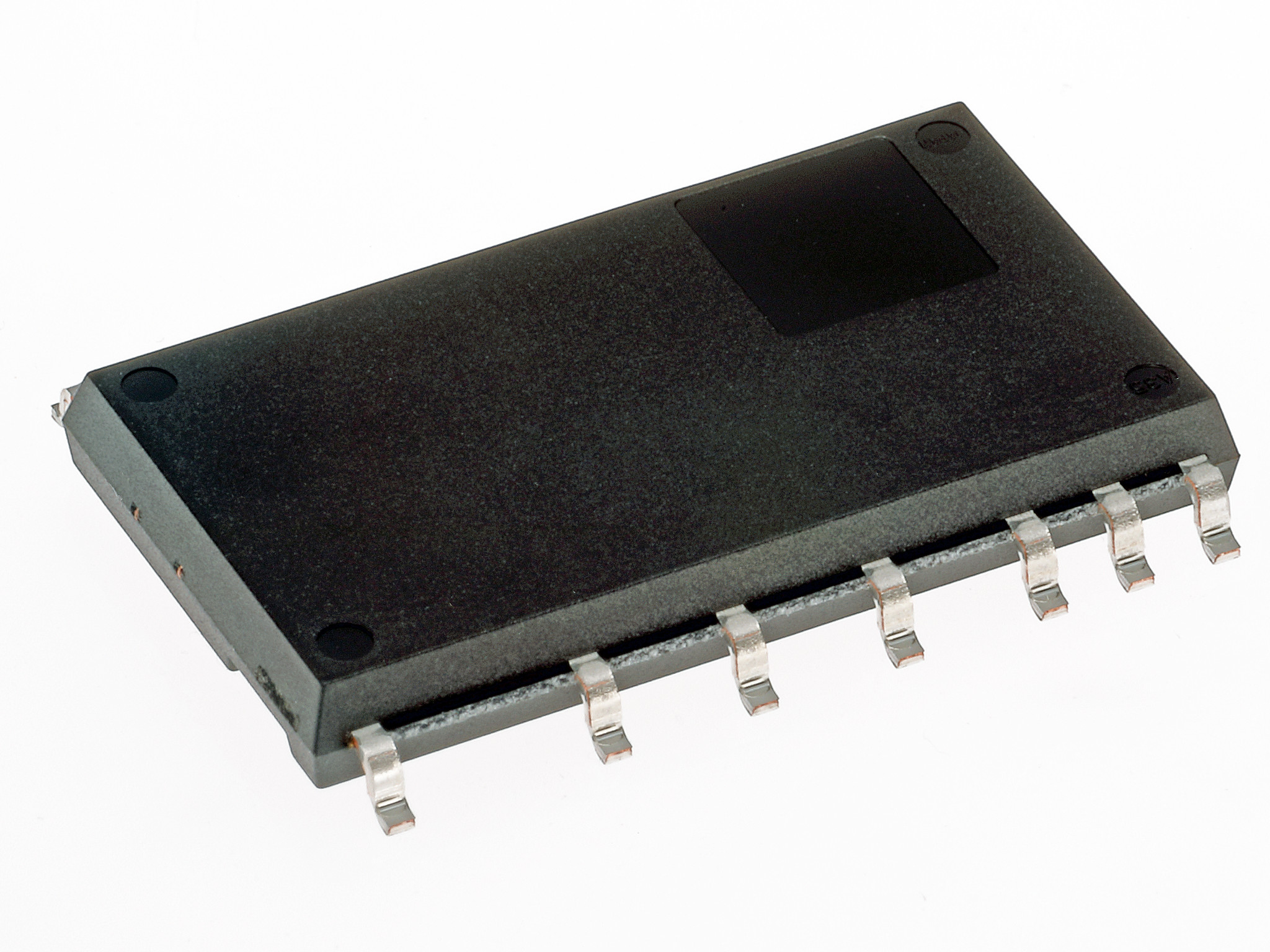

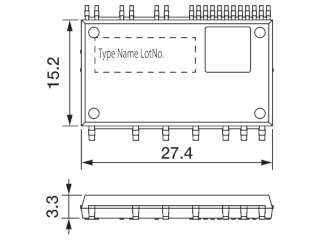

| 封装类别 | SOP | |
| 供货状态 | 批量生产 | |
| UL Recognition : UL1557 | File E323585 |
