评估电路板
DIPIPM评估电路板列表
DIPIPM配有各种评估电路板。 配套提供评估电路板的使用说明、使用的零件清单和图案分布图，并可根据要求提供Gerber数据，因此不仅可用于评估，还可以在设计使用DIPIPM的逆变器电路板时作为参考。 订购各评估电路板请至三菱电机经销商或三菱电机总公司或分公司窗口。
| DIPIPM系列 | 评估电路板名称 | 外貌 | 尺寸: L×W×H (mm) | 概述 |
|---|---|---|---|---|

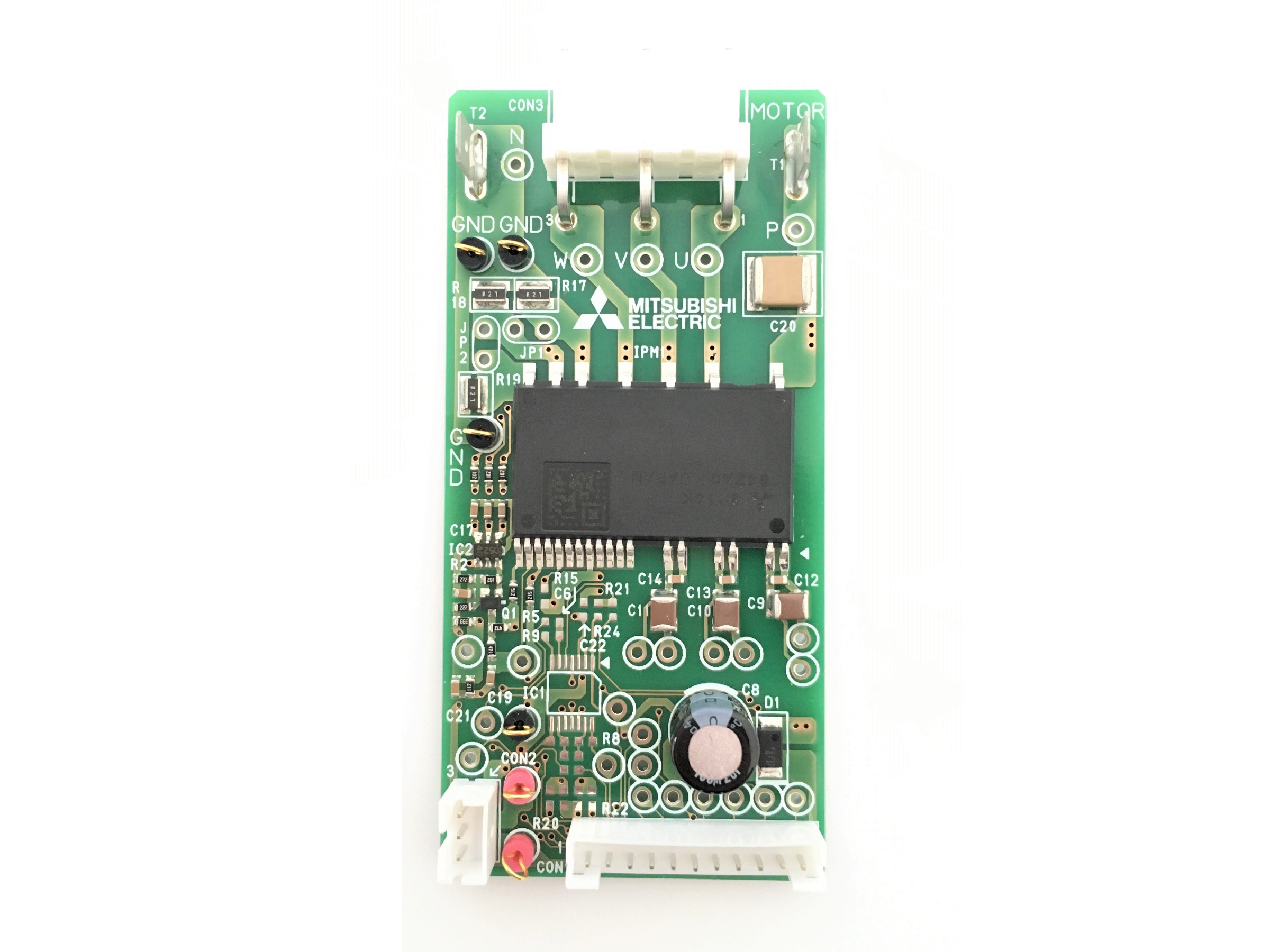

| SOPIPM | EVA18-SOP |
|
80 × 38 × 13.5 | 带短路保护功能。有下桥臂电流值读取（运放）电路用图案。 |

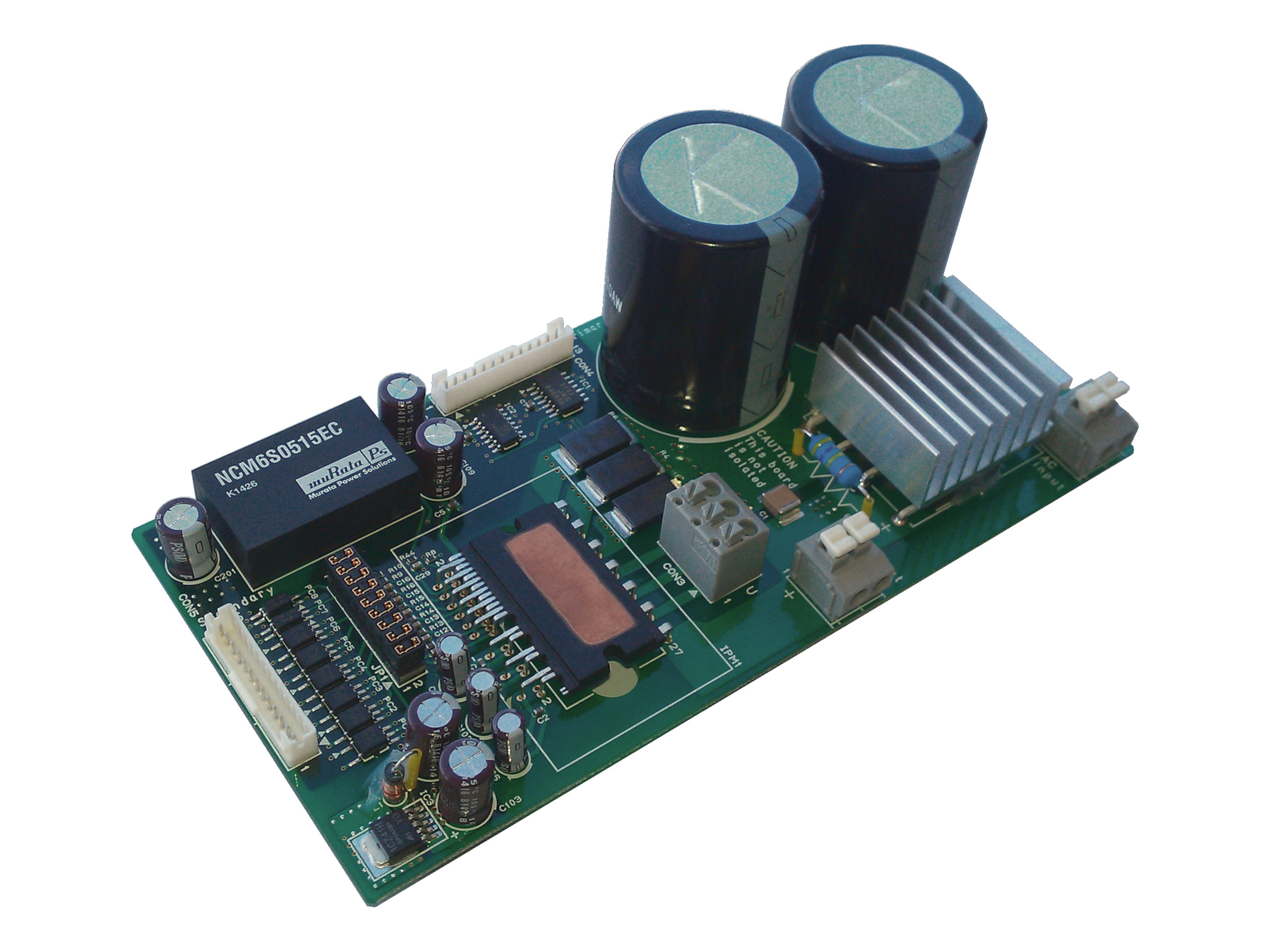

| SLIMDIP | EVA01-SLIM |
|
160 × 80 × 55 | 搭载单相二极管桥、平滑电容器、DC-DC转换器和用于PWM绝缘的光电耦合器。 |

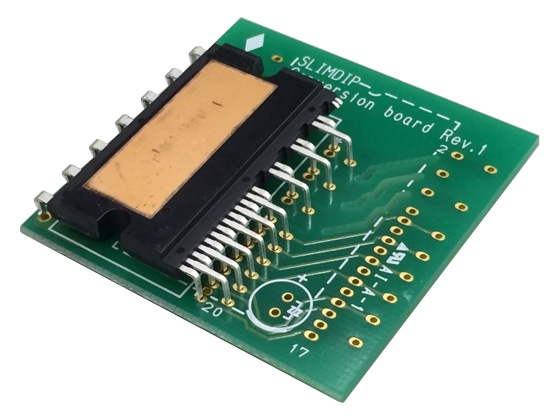

| EVA08-SLIM0 |
|
40 × 45 × 1.6 | 一种转换电路板，用于在用户的搭载超小型DIPIPM的电路板上安装和评估SLIMDIP。 | |

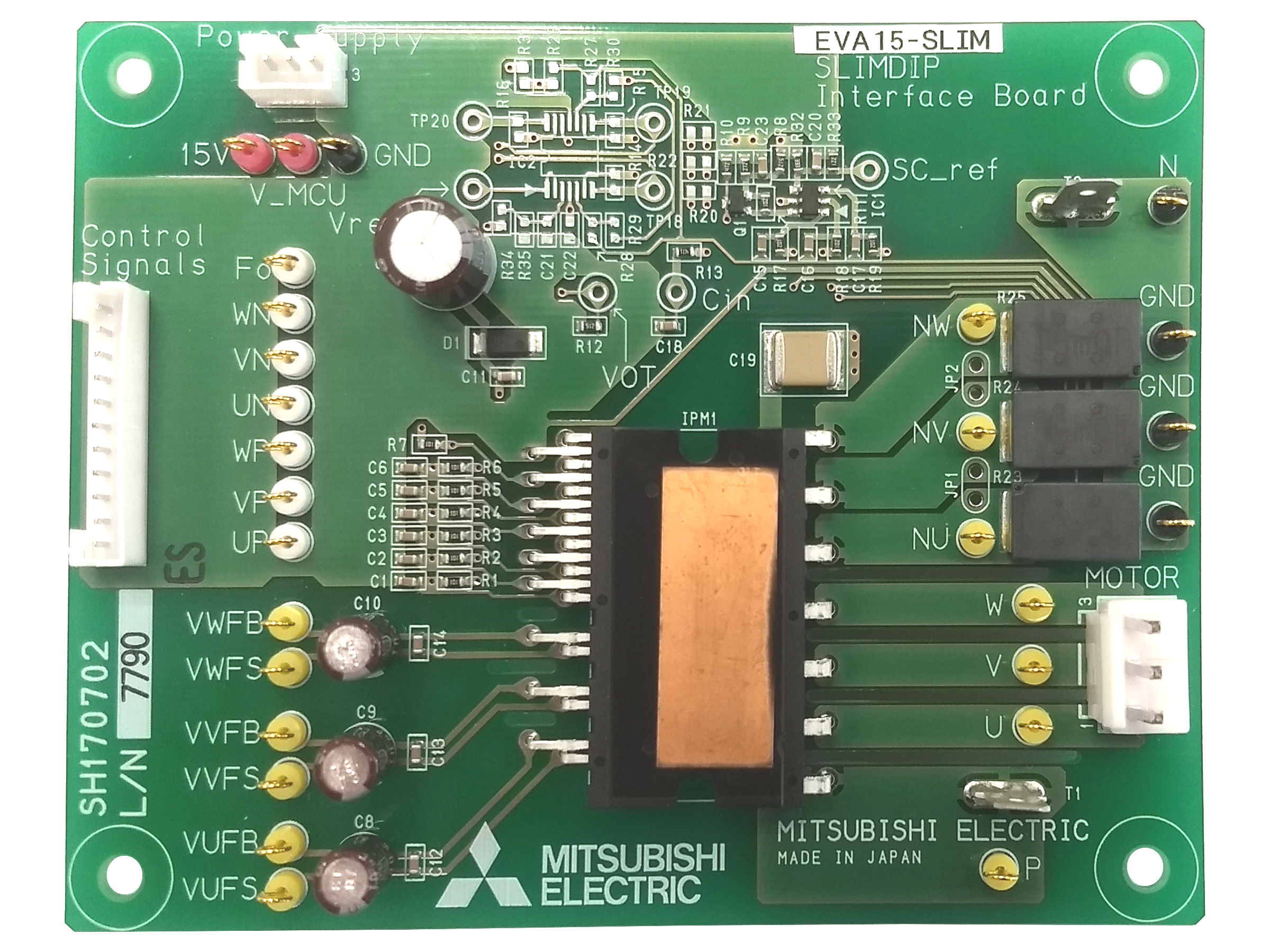

| EVA15-SLIM |
|
80 × 100 × 18 | 带下桥臂电流值读取（运放）和短路保护功能。 | |
| 超小型DIPIPM | EVA11-SDIP |
|
85 × 110 × 22 | 带短路保护功能。 |

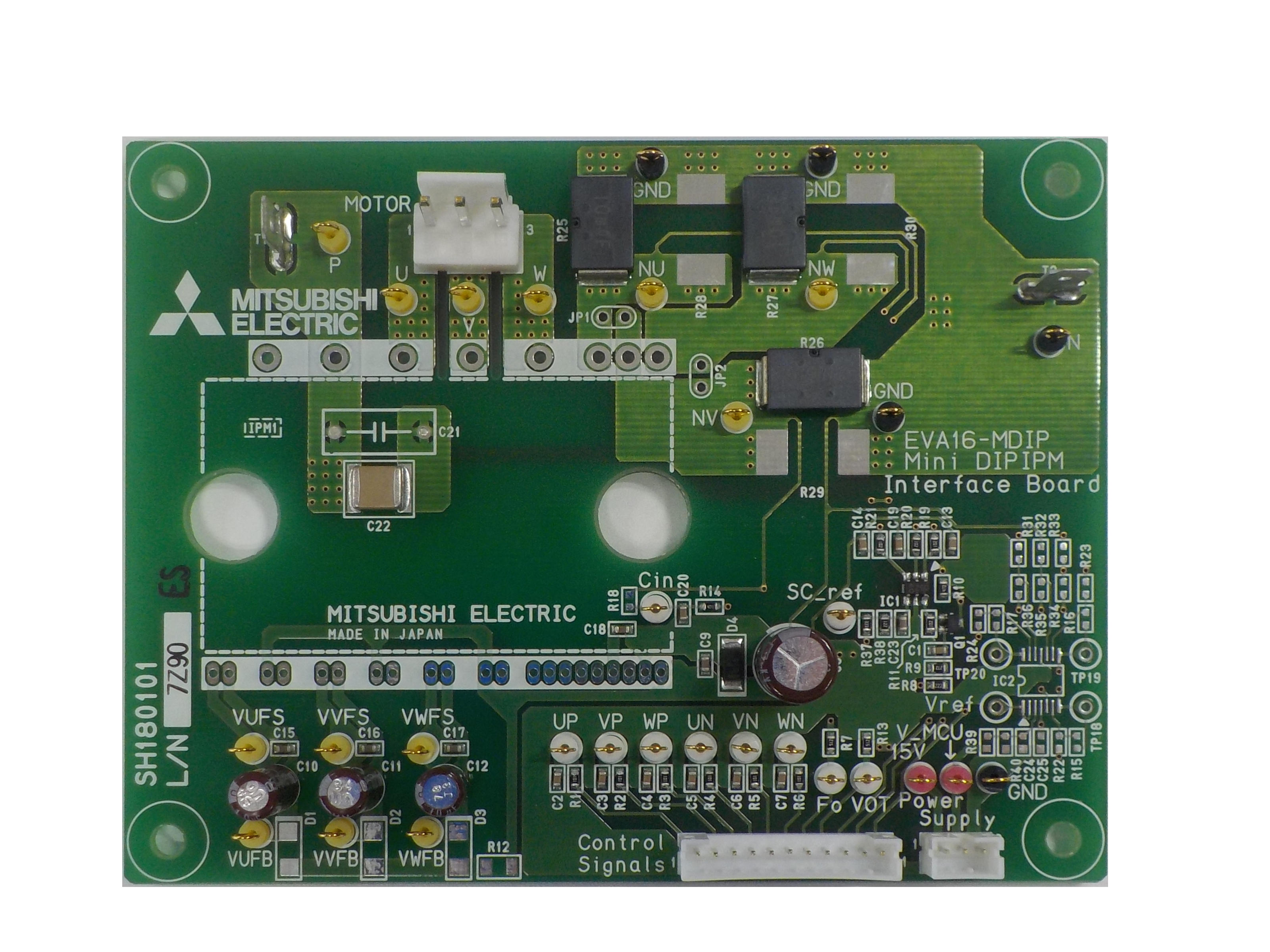

| 小型DIPIPM | EVA16-MDIP |
|
85 × 110 × 26 | 带短路保护功能。有下桥臂电流值读取（运放）电路图案。 |

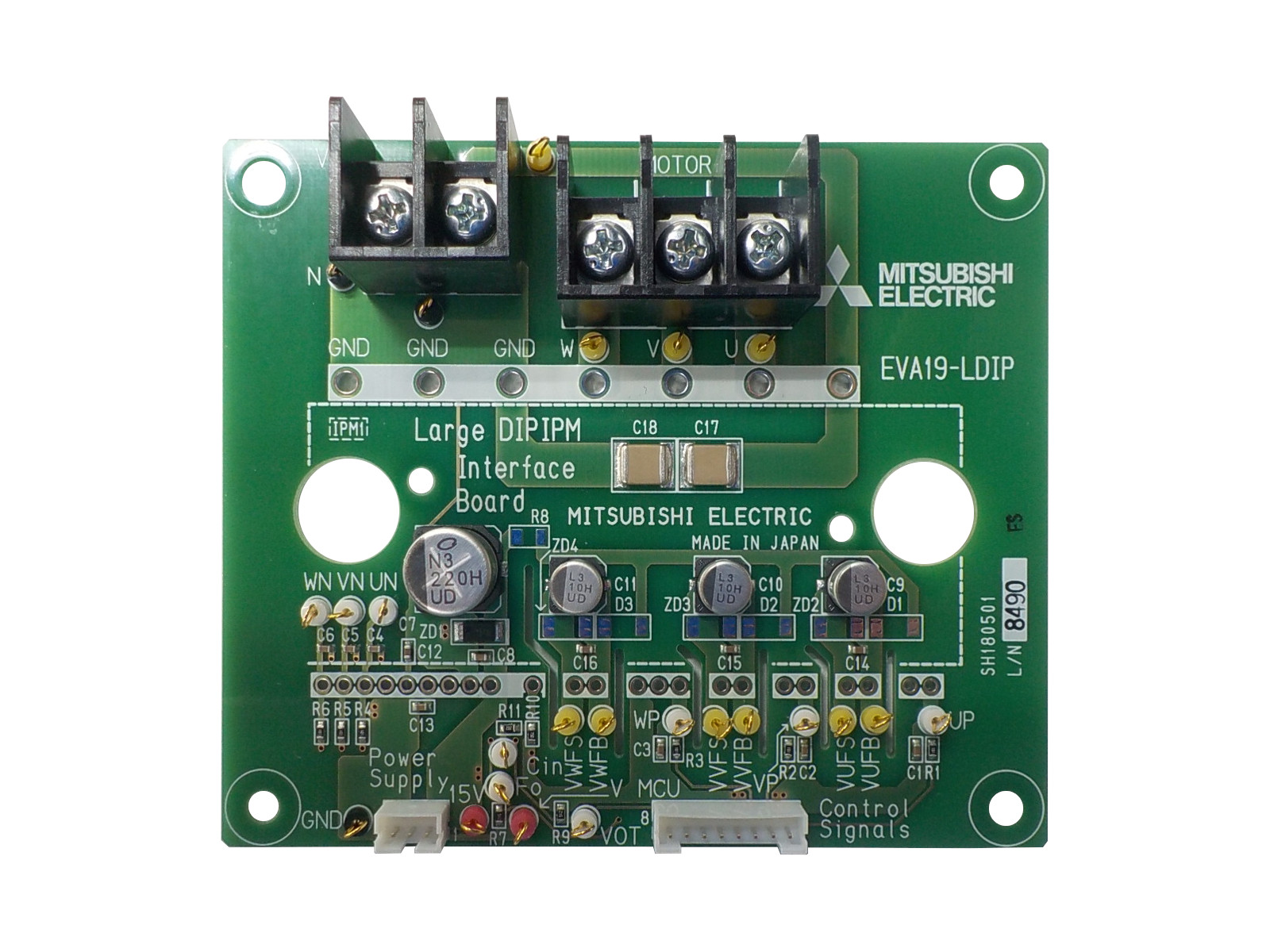

| 大型DIPIPM Ver.6 | EVA19-LDIP |
|
85 × 100 × 31 | 带短路保护功能。有BSD用图案。也可支持大型DIPIPM Ver.4。 |

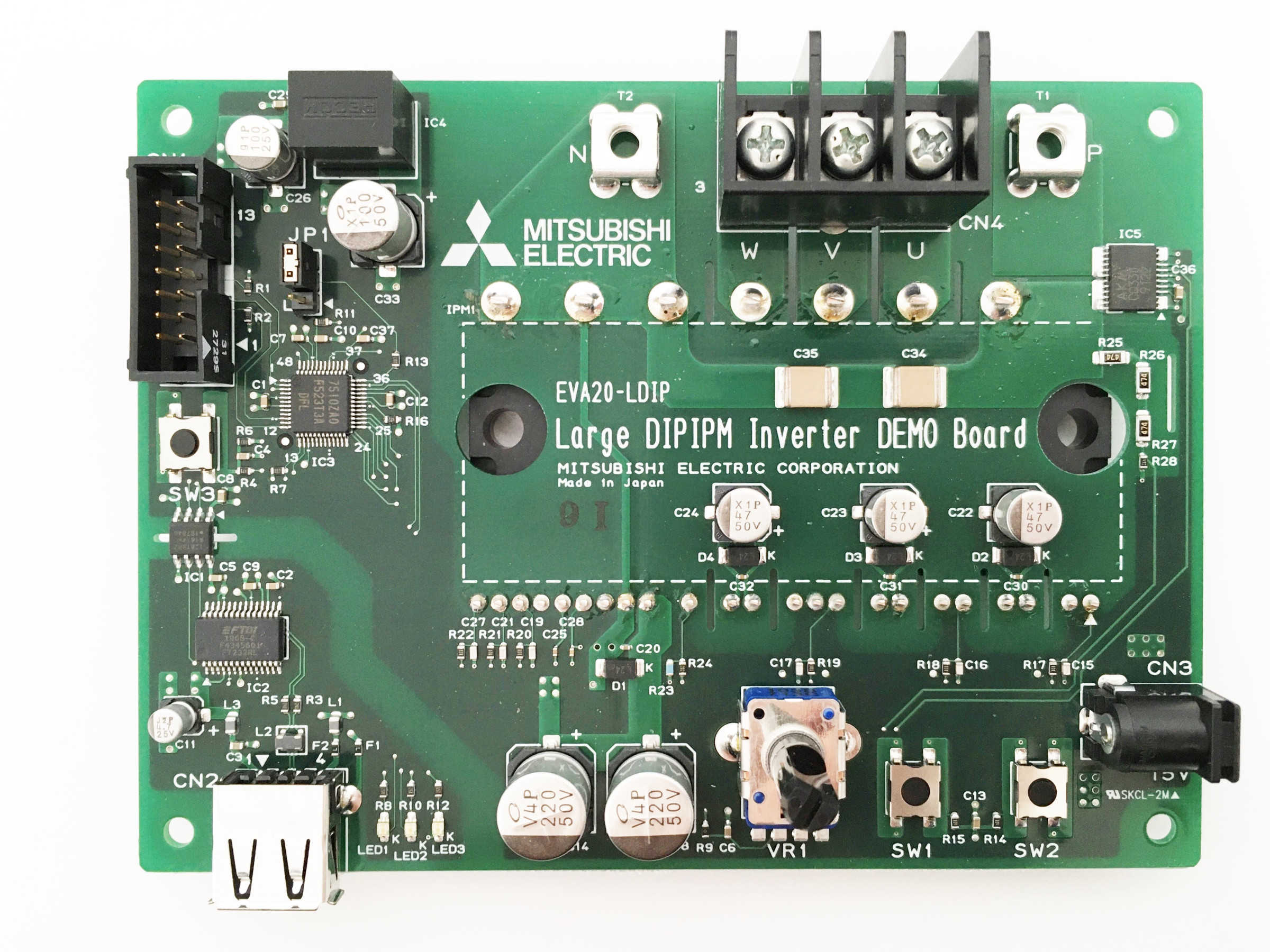

| EVA20-LDIP |
|
95 × 128 × 35 | 在电路板上搭载内置电机控制（无传感器矢量控制）软件的MCU，可通过USB（绝缘）与MCU通信。 | |

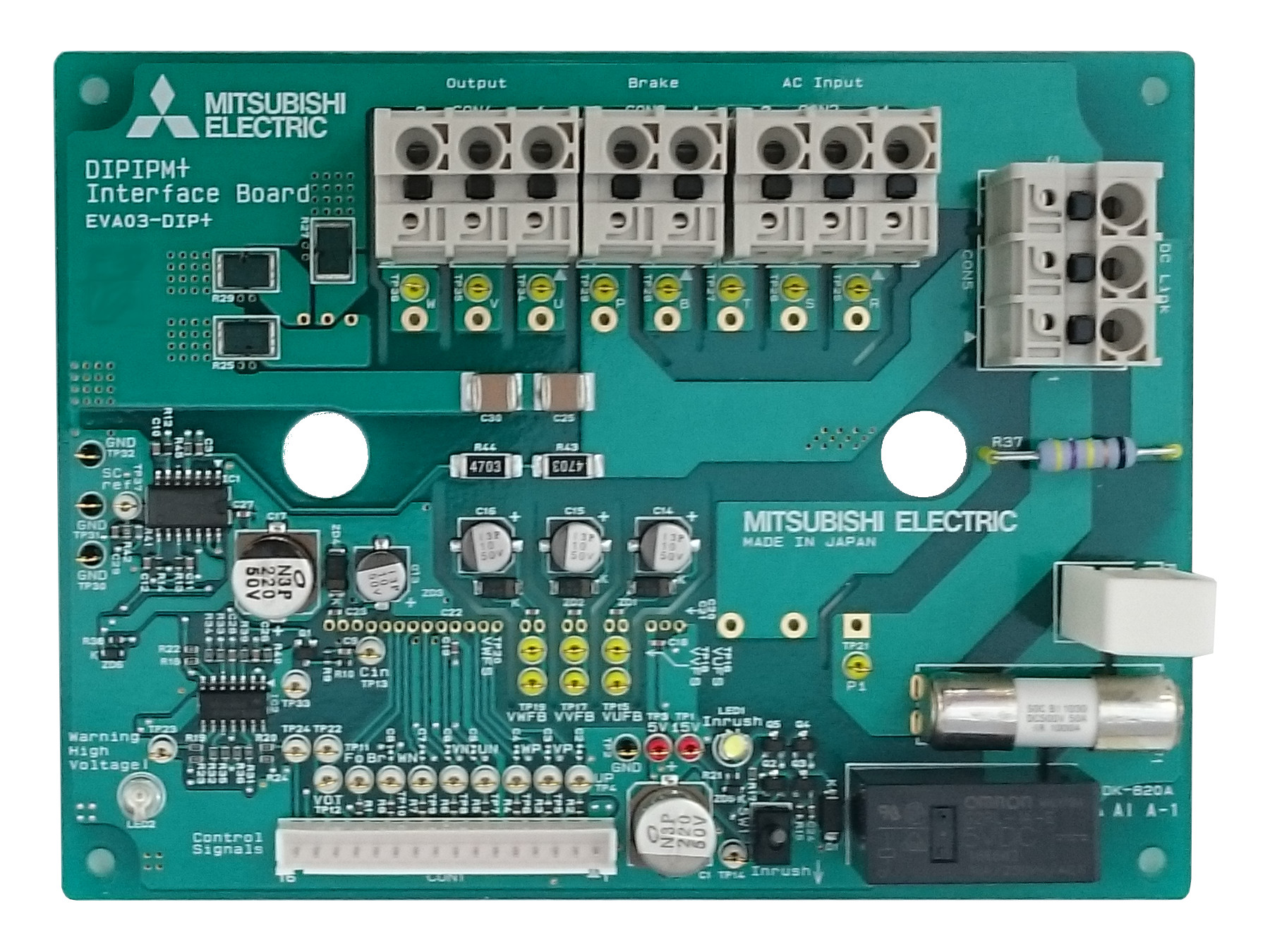

| DIPIPM+ | EVA03-DIP+ |
|
108 × 144 × 50 | 搭载浪涌保护电路、短路保护功能和下桥臂电流值读取（运放）。 |

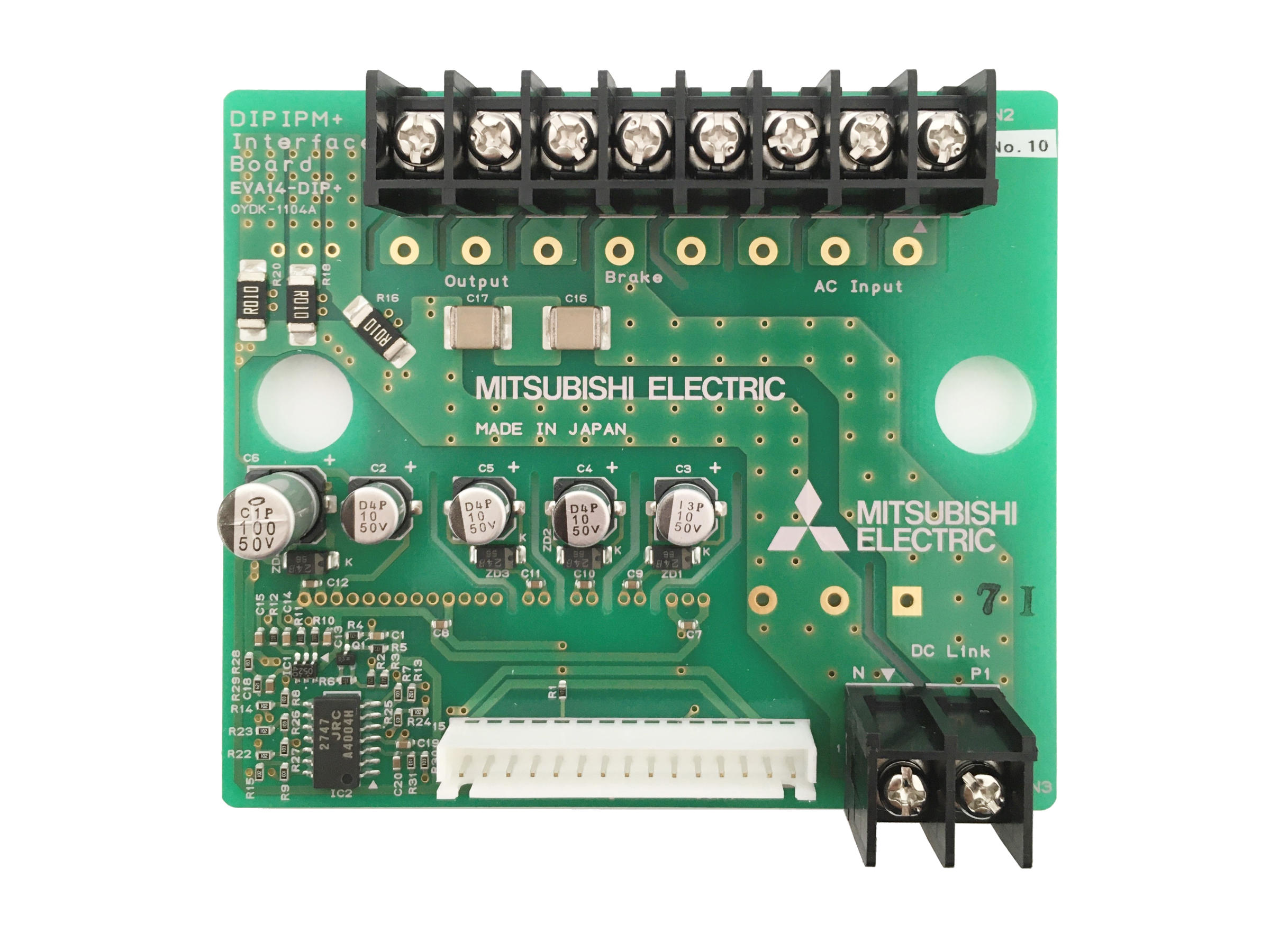

| EVA14-DIP+ |
|
80 × 93 × 24 | 带短路保护功能和下桥臂电流值读取（运放）的小型电路板型。 | |

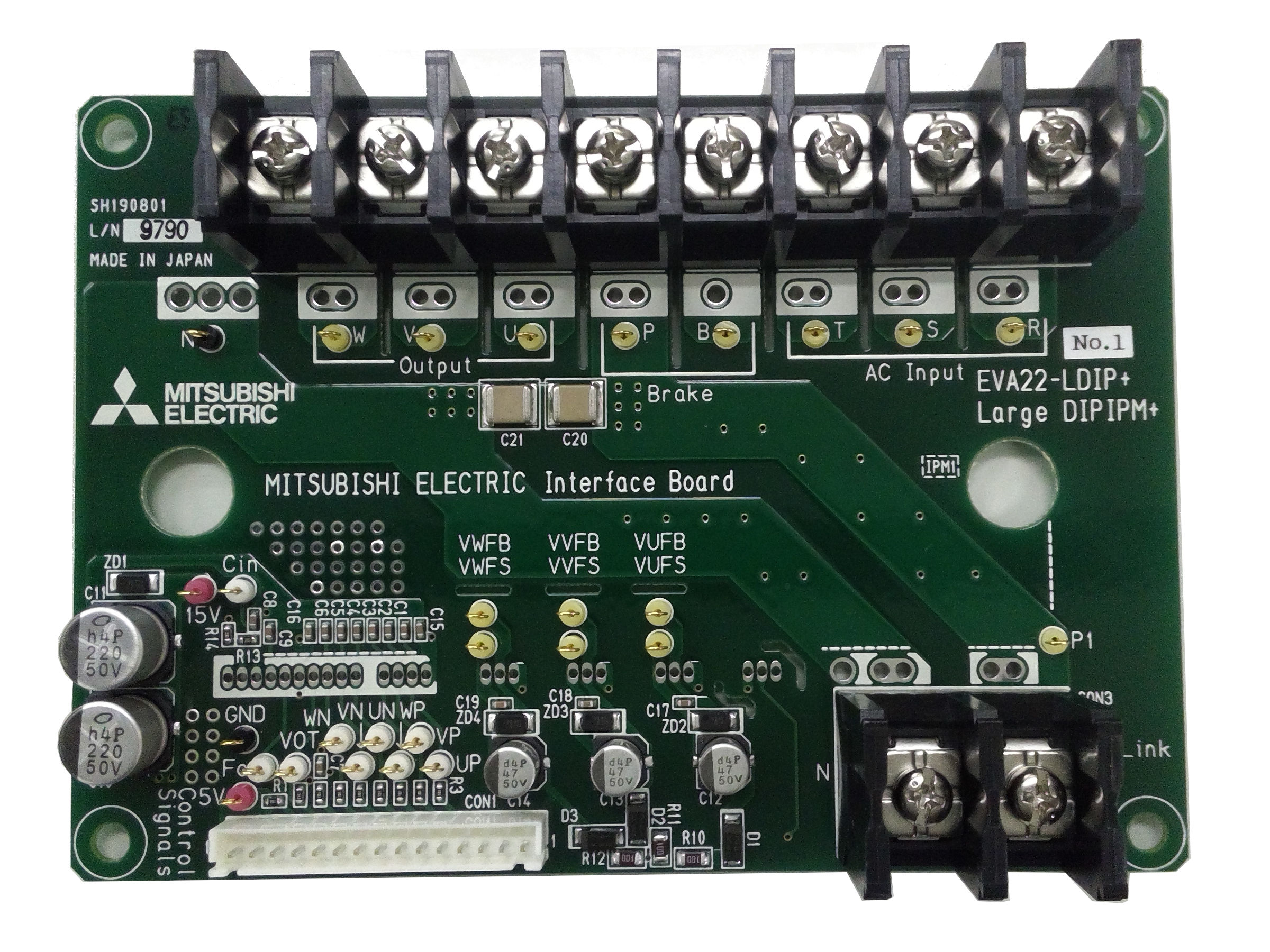

| 大型DIPIPM+ | EVA22-LDIP+ |
|
100 × 140 × 34 | 大型DIPIPM+用。带短路保护功能。安装1200V耐压BSD。 |
