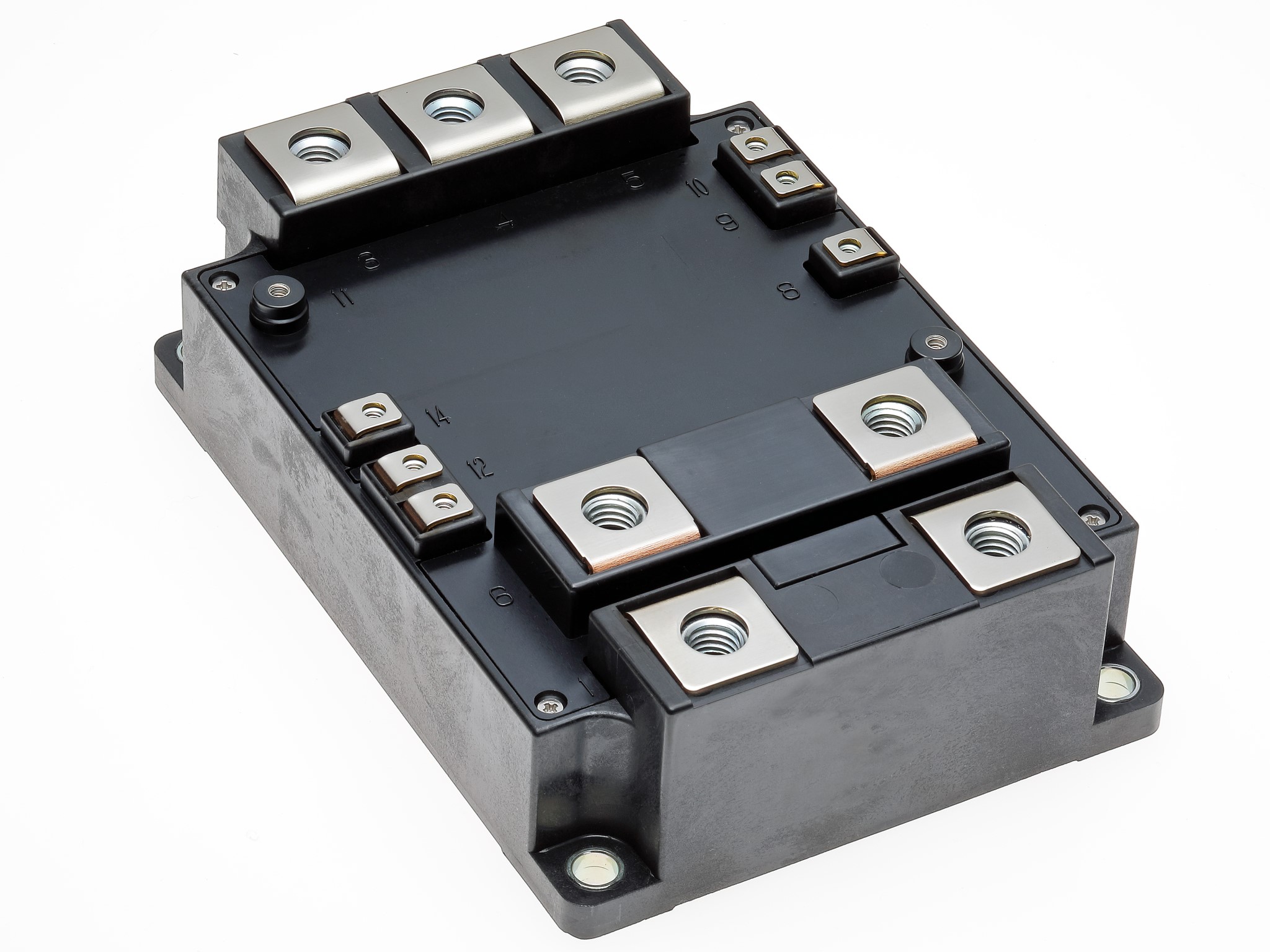

IGBT模块 LV100型

T系列搭载第7代IGBT

IGBT(Insulated Gate Bipolar Transistor)模块是所有工业设备变频化不可或缺的元器件,从20世纪90年代产品化开始,就向着大电流、高耐压方向发展。此外,其产品芯片结构从平面栅结构发展为沟槽栅结构,并且凭借CSTBT™(本公司运用载流子存储效应研发的IGBT),满足了工业设备低损耗、小型化的要求。与传统的 S 系列(第六代 IGBT)相比,T/T1 系列的功率损耗更低,体积更小。此外,还在传统外形的标准(std)型的基础上增加了NX型和LV100型。

特点

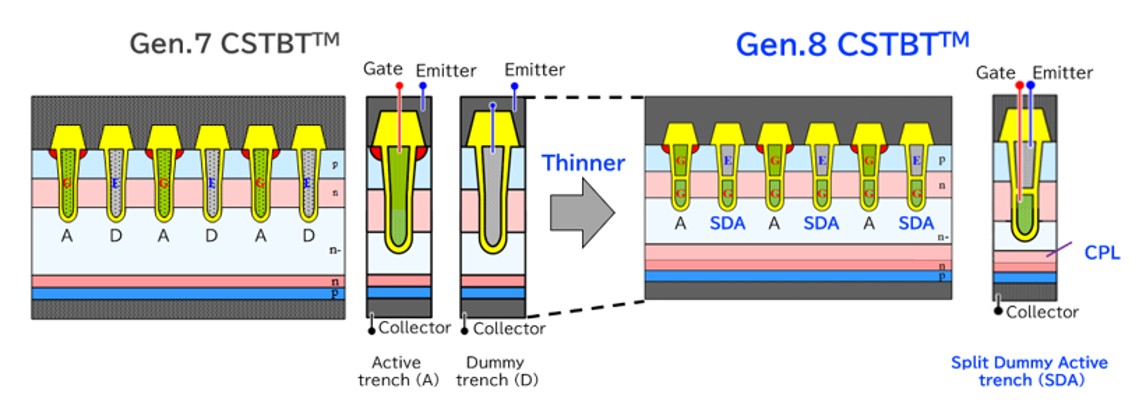

  • 搭载采用CSTBT™※1结构的第7代IGBT和采用RFC※2结构的二极管,降低功率损耗,有利于降低工业设备的功耗
  • 通过新结构减少焊接部分,通过延长热循环寿命有利于提高工业设备的可靠性
  • 标准封装,支持多源极
  • 采用低电感PKG,提高了易用性

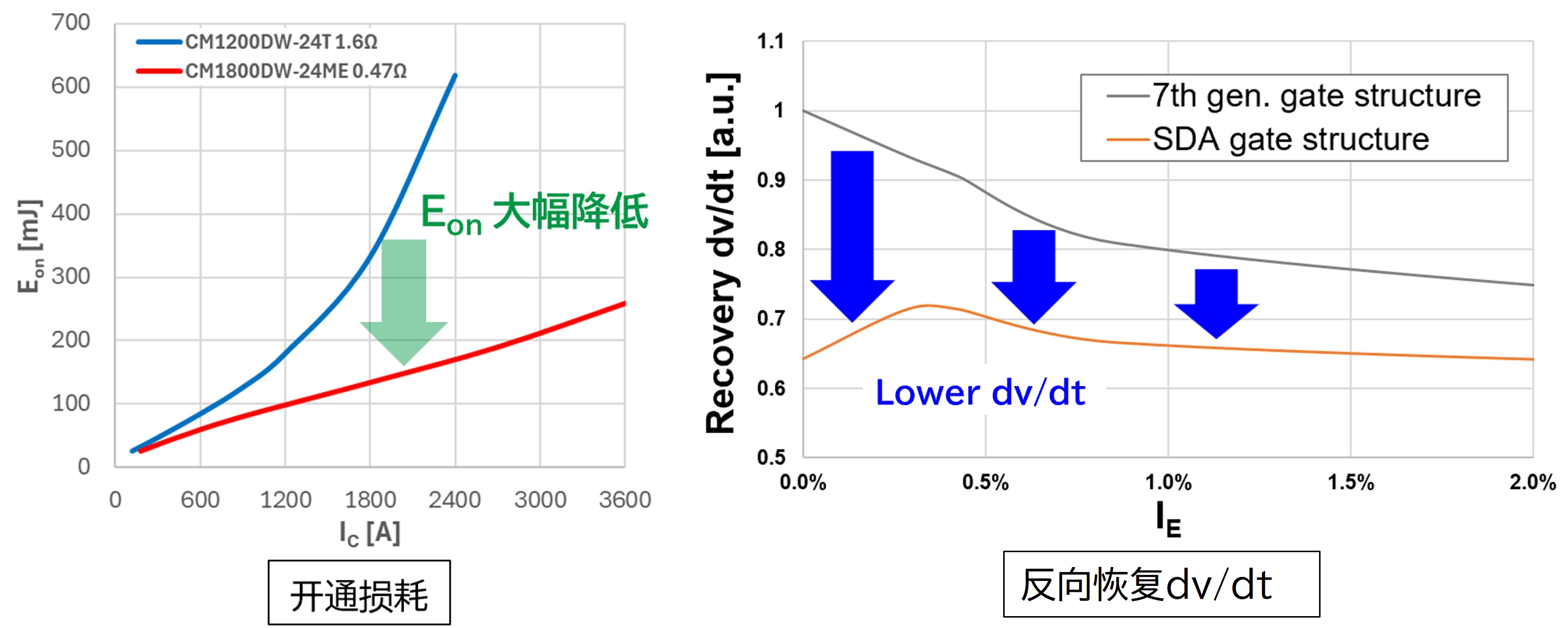

  • 开关损耗低,最适合1kHz-5kHz用途。
  • 绝缘耐压 4kV
  • ※1:本公司利用载流子存储效应自主研发的IGBT
  • ※2:Relaxed Field of cathode

主要用途

  • 运动控制
  • 可再生能源
  • 电源和不间断电源装置(UPS)

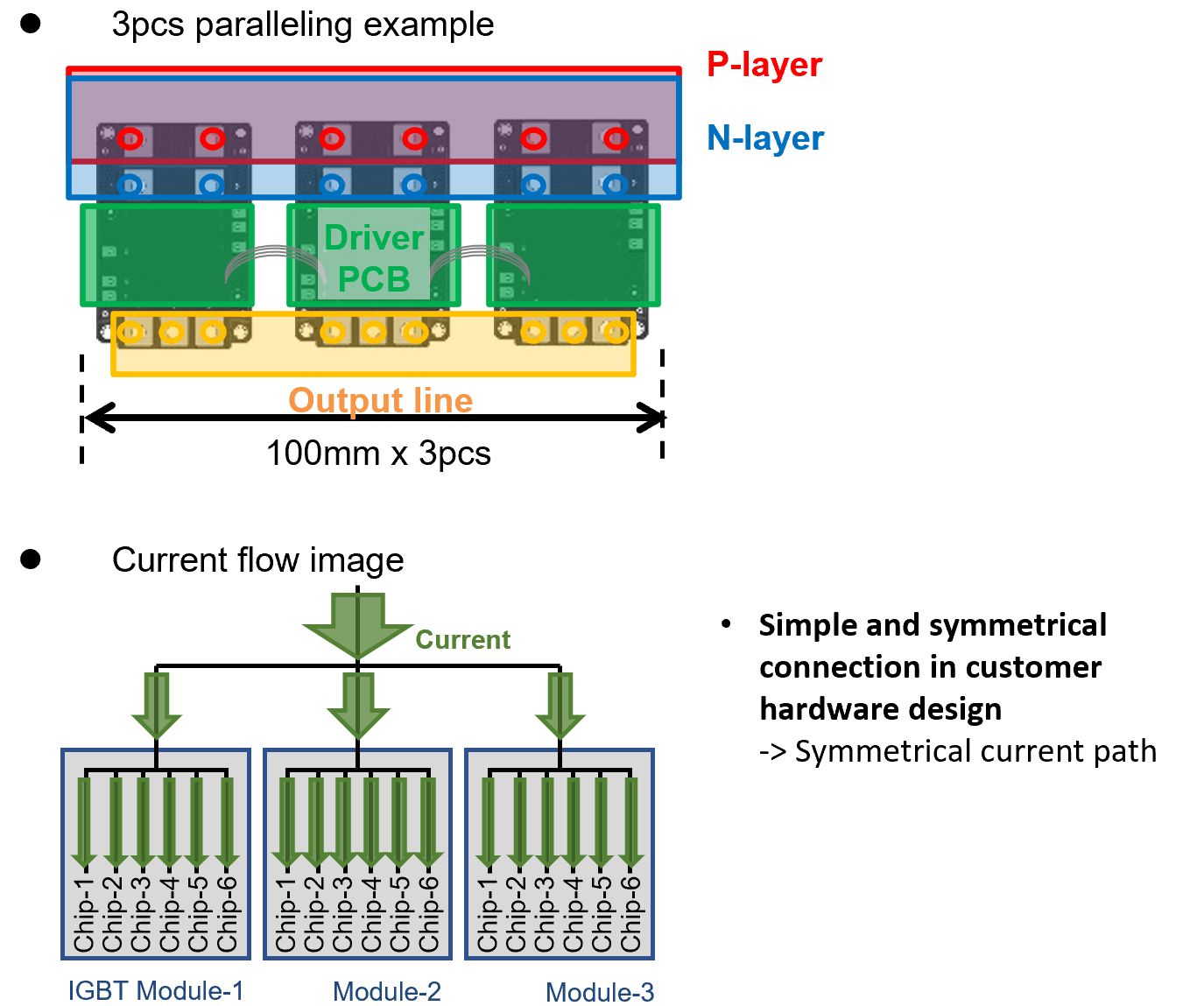

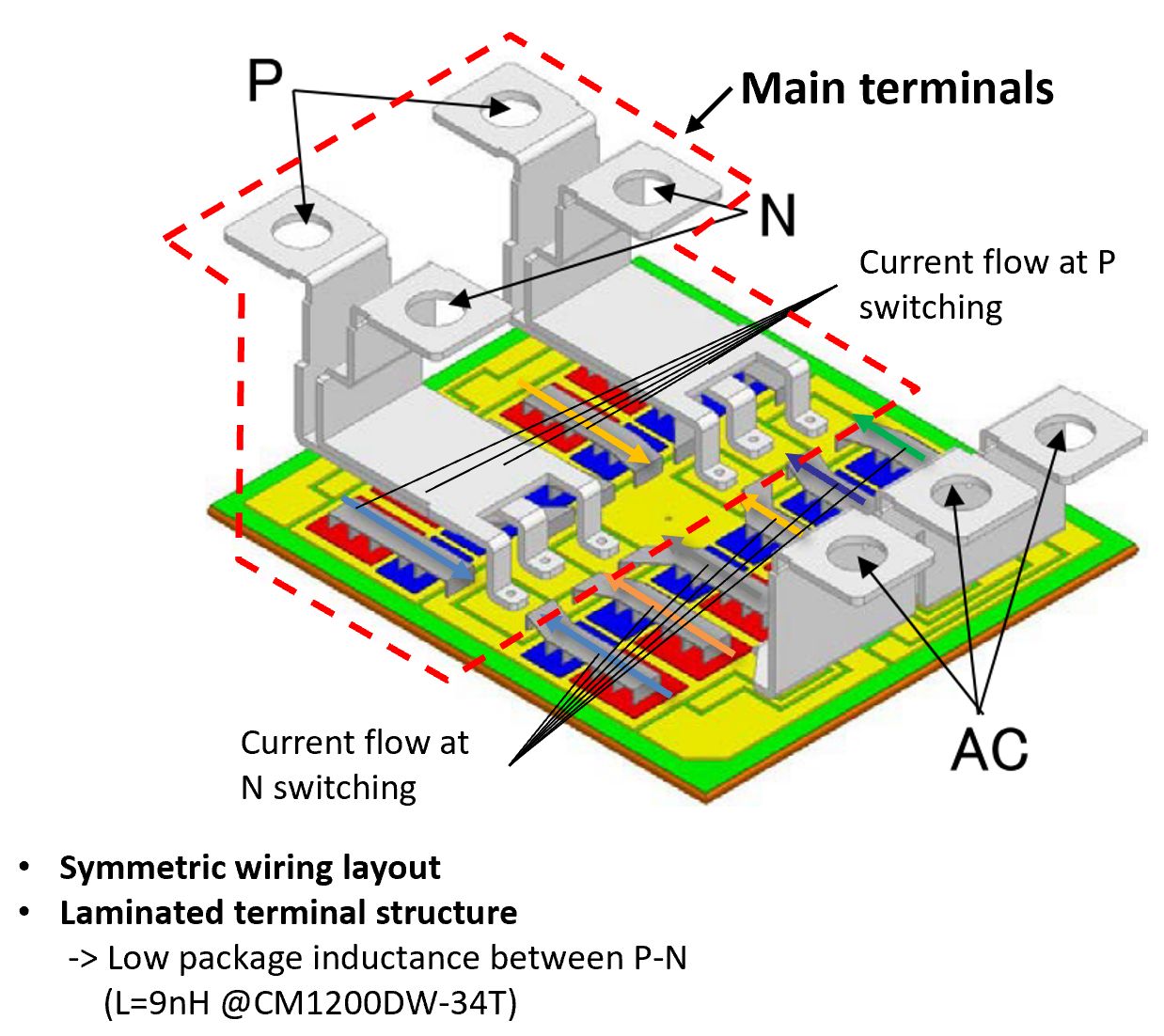

低电感结构

阵容

T系列

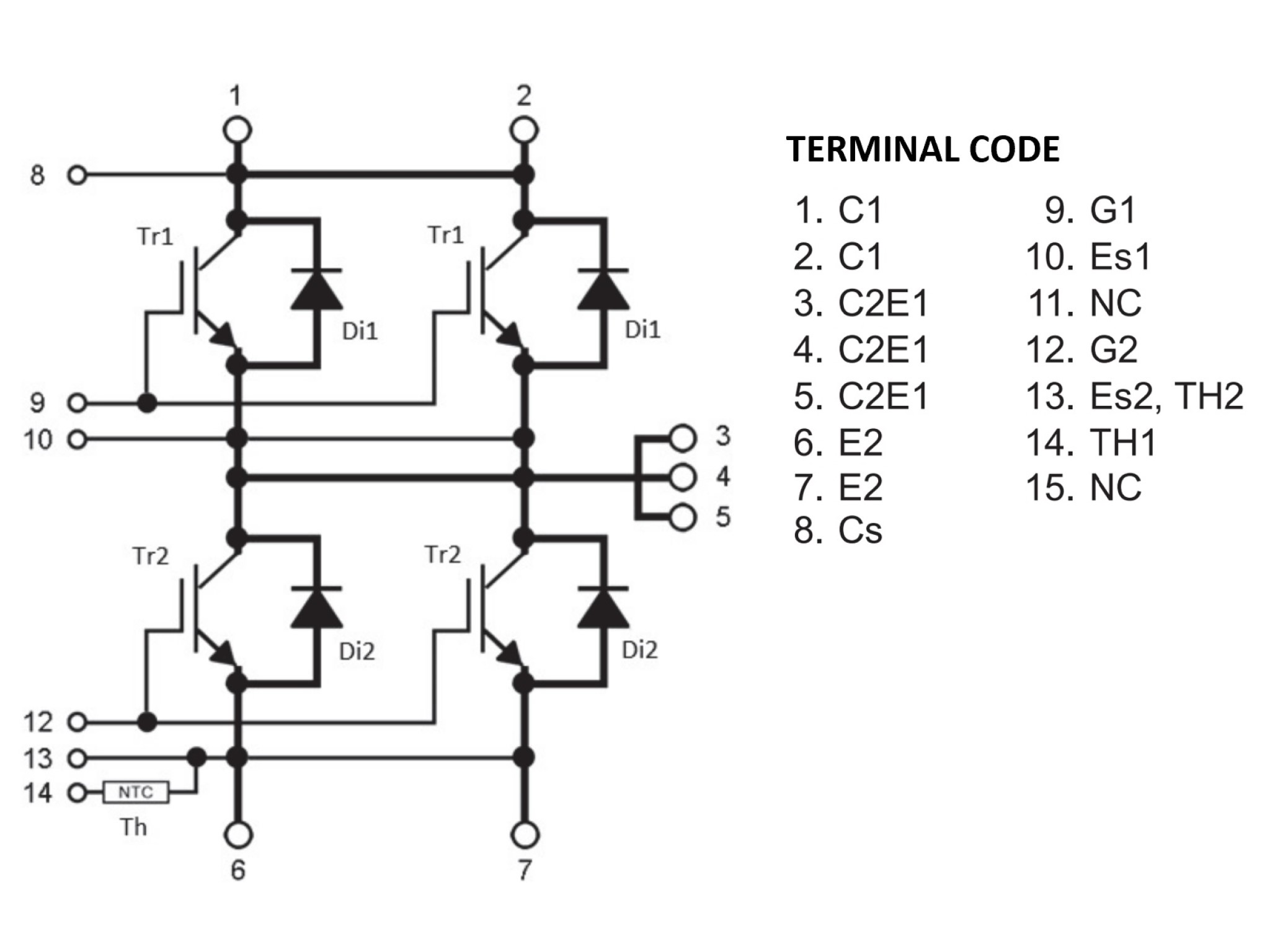

IC (A)内部拓扑型号
VCES=1200VVCES=1700VVCES=2000V
800-
1200

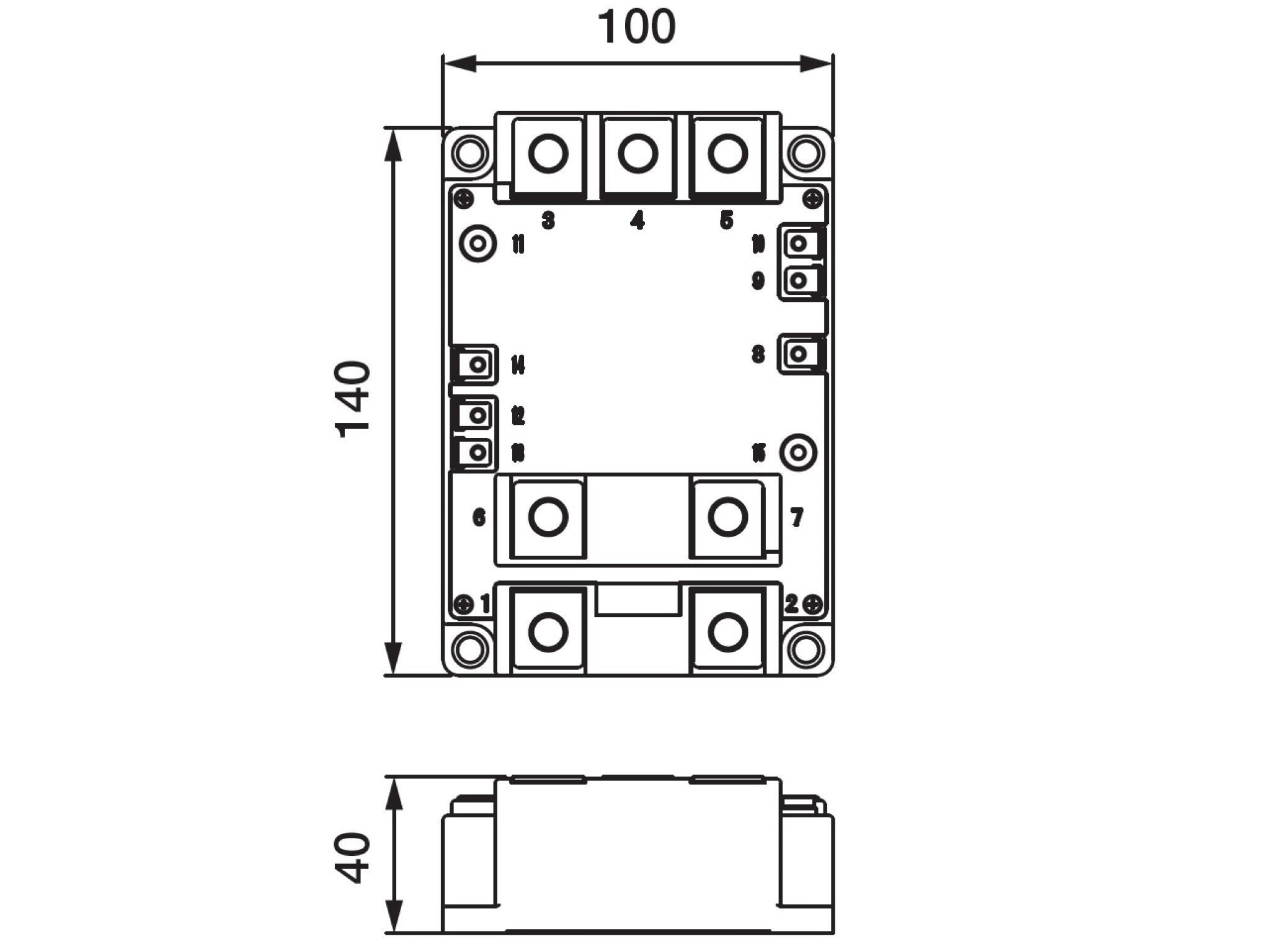

封装

文档

对应产品

IGBT模块 std型

2in1电路结构,共有3种封装。

IGBT模块 NX型

有2in1、6in1、7in1、CIB等多种电路结构。还可以选择压接式封装。
